谷雨是“雨生百谷”的意思,它是春季的最后一个节气。进入谷雨后,降水会明显的增加,也意味着雷雨季节的到来。对于电气设备而言,除了防潮外,防雷击也是重要的防护工作。



电气设备所受雷击有这两种情况:一种是直接雷击于设备上,另一种是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿着线路侵入变电所。这两种情况,均会对电气设备造成严重的损坏,引发安全事故。

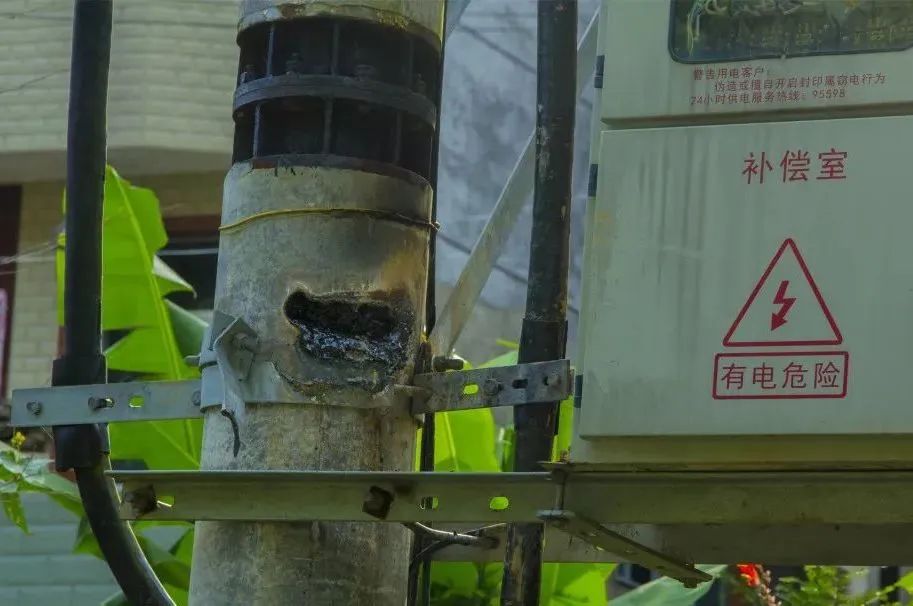

变压器雷击后

(1)直击雷过电压:雷云直接击中电力装置,形成雷电流及较高的电压。雷电流通过物体时,产生有破坏作用的热效应和机械效应。



(2)感应过电压:雷云出现在架空导线上方,由于静电感觉,积聚大量的异性束缚电荷。在雷云对大地放电时,线路上的电荷被释放,形成的自由电荷流向线路的两端,产生很高的过电压,造成变电所电气设备绝缘损坏,引发事故。

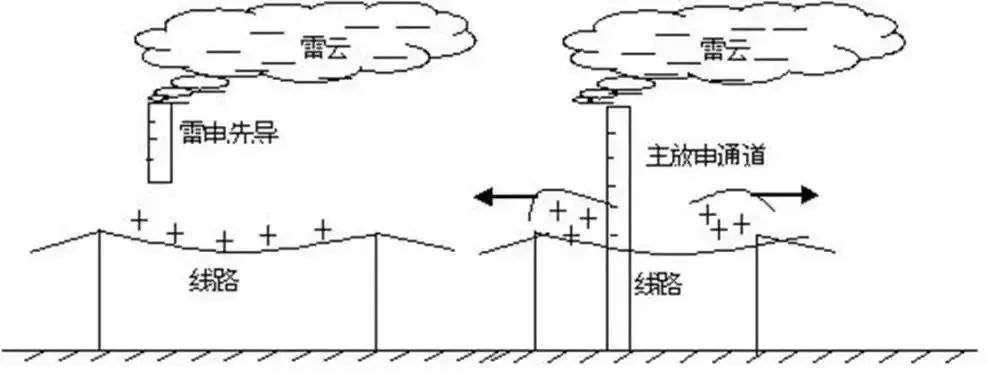

感应过电压原理



为了防止雷电对变压器造成损坏,会使用到避雷器设备来保护。避雷器是一种用于保护电气设备过电压危害的电气设备。其主要特点有:



在正常运行电压(常态)下呈高阻态,但当遇到雷击过电压(外部过电压)或操作过电压(内部过电压)时,其电阻瞬间降低呈低阻态,导通泄放过电压,进而保护电力设备。

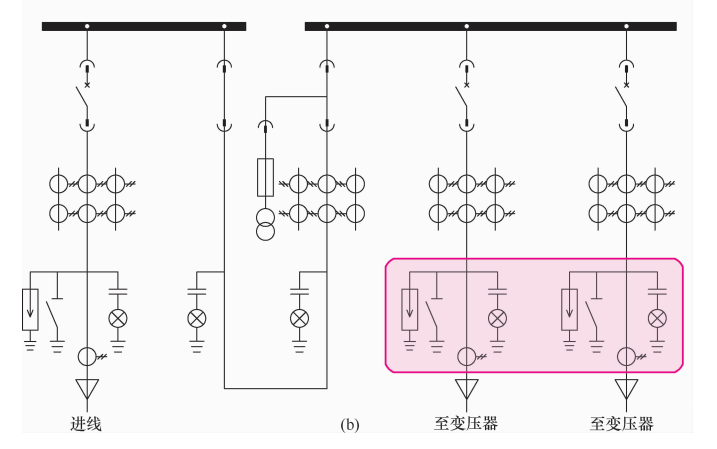

变压器高压侧避雷器安装位置图



在避雷器的选择使用上,有如下这些基本指标要求:



1. 伏秒特性:指电压与时间的对应关系。避雷器应当具有平直的伏秒特性曲线,并合理配合被保护设备的伏秒特性曲线。这样,在被保护设备可能击穿以前,避雷器便发生动作,将过电压波截断,进而起到可靠的保护作用。



2. 工频续流:为了不造成断路器跳闸,避雷器应当具有自行迅速截断工频续流,恢复绝缘强度的能力,使电力系统得以继续正常工作。



3. 瞬动特性:雷电击作用于输电线路时,过电压波会沿着导线入侵发电厂/变电站,当危及被保护设备绝缘时,要求避雷器能瞬时动作,体现瞬动特性。



4.绝缘强度自恢复能力:即恢复到原来绝缘强度的速度的快慢。



5.避雷器的额定电压:当工频续流第一次过零后,间隙所能承受的且尚未引起电弧重燃的最大工频电压,又称电弧电压。



6.避雷器的通流容量:避雷器应当具有一定通流容量,其残压应低于被保护设备的冲击耐压。避雷器动作以后,在规定的雷电流通过时,不应造成避雷器损坏,同时在避雷器上造成的压降——残压,应低于被保护设备的冲击耐压。否则,虽然避雷器动作,被保护设备仍有被击穿的危险。

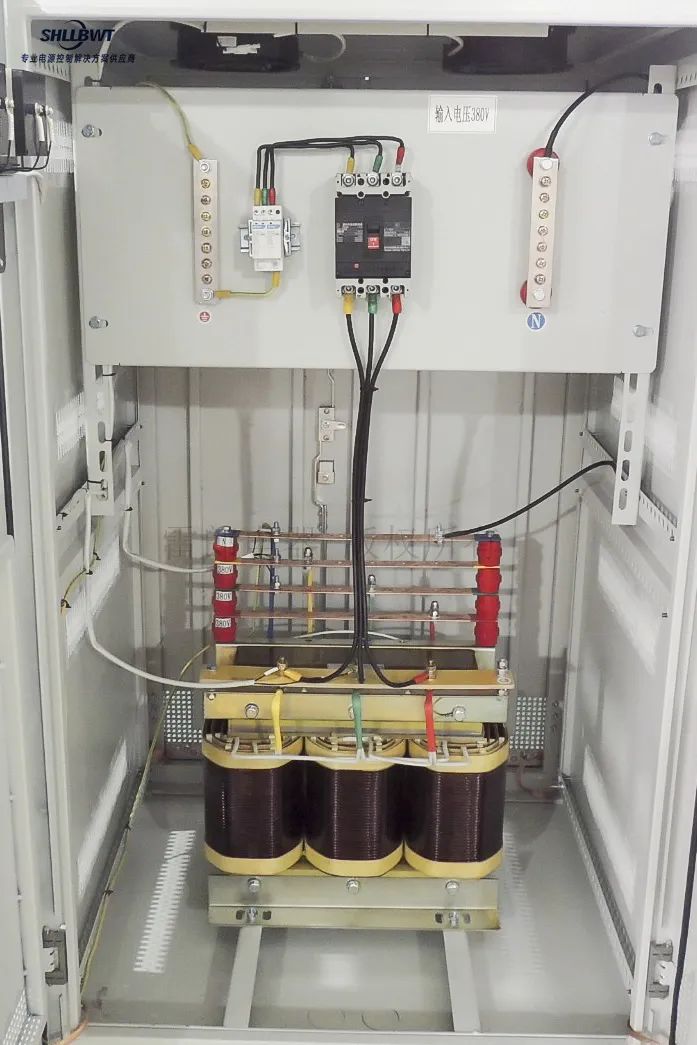

雷郎恒流高压直流电源(配避雷器)



当然,除了安装避雷器外,还有必要采用一些其他的防护手段组合来进行防雷击。如:

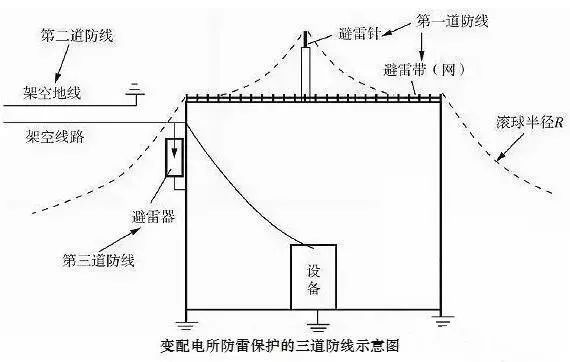

建立避雷针或避雷带、避雷网引下线和接地系统构成的外部防雷系统;电源线、信号线、金属管道等都要通过过电压保护器进行等电位连接,消除雷电引起的毁坏性的电位差。






变压器厂家提醒:

雷雨季节来临,电气安全问题不容忽视



变压器厂家提醒:雷雨季节已到来!潮湿多雨的季节,选择合理的防雷设备,也是变压器采购中需要考虑到一环。这里,我们建议您去选择正规的变压器生产厂商。



我们雷郎电器会根据您的实际使用需求和使用场景,进行防雷设备的配置,选用优质的避雷器设备,合理化的设计,为您的设备安全进行保驾护航!

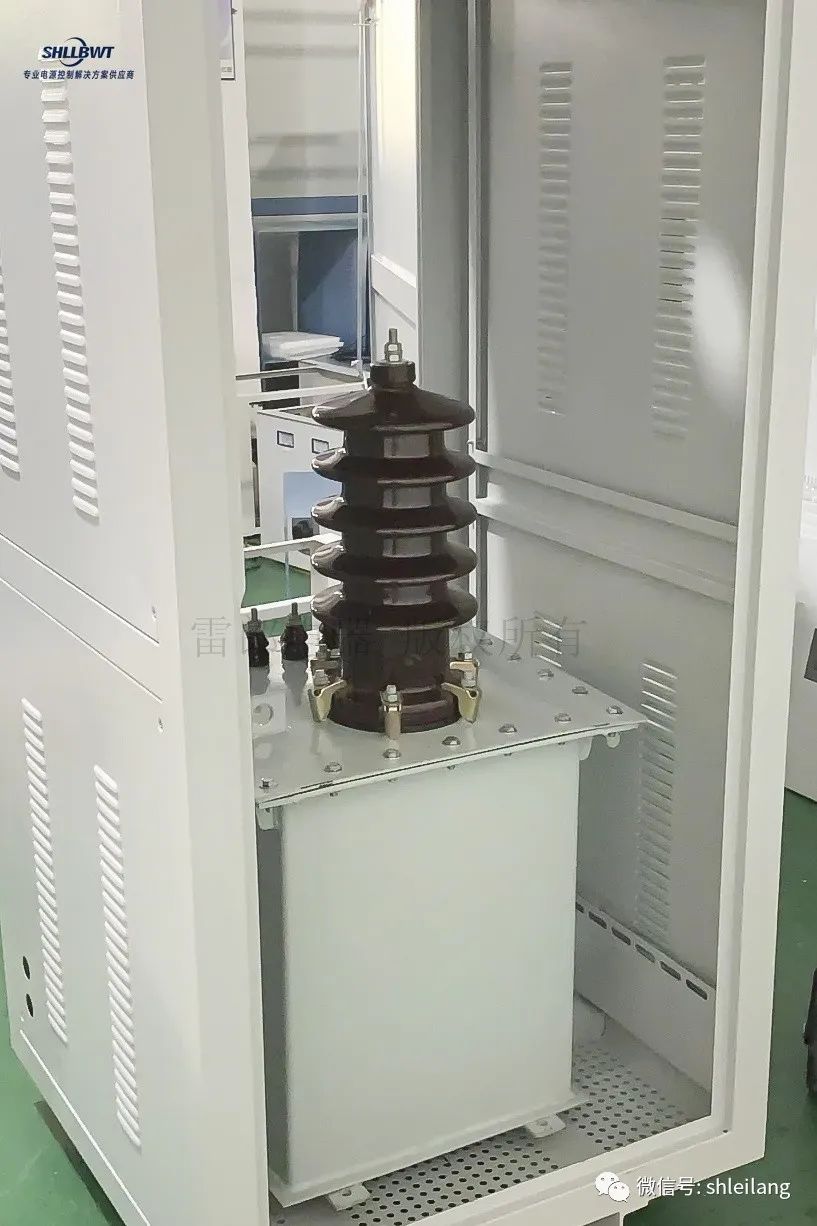

雷郎三相隔离变压器(配避雷器)
